AVT1535/3 B+ PRZEKAŹNIK CZASOWY - ASTABILNY SEKUNDOWY


Układ jest przekaźnikowym, czasowym modułem wykonawczym wyposażonym w kilka praktycznych funkcji. Do wyboru użytkownika są cztery tryby pracy. Układ wyposażony jest w wyjście przekaźnikowe, wejście sterujące z separacja galwaniczną oraz dwucyfrowy wyświetlacz LED. Przekaźnik czasowy zapewnia opóźnienie realizowane w zakresie 1-99s.

Urządzenie szczególnie polecane w układach gdzie wymagane są opóźnienia włączenia/wyłączenia

avt1535, avt 1535, avt przerzutnik czasowy



Zasada działania układu

Do wyboru użytkownika są cztery tryby pracy, które ten może wybierać za pomocą zworki na pinach 5 i 6 złącza CONF, i odpowiedniej nastawy czasu:

1 – odliczanie załączane poziomem,
2 – odliczanie po zaniku poziomu,
3 – poziom zmienia stan wyjścia na przeciwny,(przerzutnik T),
4 – stan wyjścia jest równy stanowi wejścia.

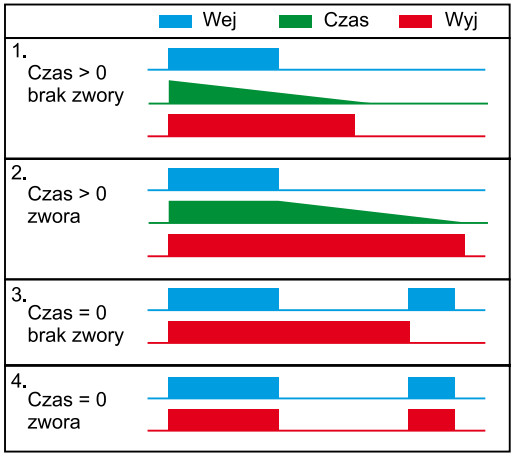

Na rysunku poniżej pokazano sposób wyboru trybu pracy wraz ze skróconą jego charakterystyką.

avt1535, avt 1535, avt przerzutnik czasowy

Wartość nastawy czasu można wybrać z zakresu 1...99 sekund z krokiem co 1 s. Wciśnięcie przycisku S1 powoduje zmianę stanu wyjścia na przeciwny i przerwanie odliczania czasu. Taki sam efekt daje zwarcie pinów 1 i 2 złącza CONF.

Stan pracy sygnalizowany jest na dwóch małych wyświetlaczach 7-segmentowych, na których pokazywany jest czas pozostały do rozłączenia przekaźnika. Stan wyjścia sygnalizuje kropka na wyświetlaczu jedności. Jeśli przekaźnik jest załączony, to kropka jest zaświecona. Zaświecenie pionowych, skrajnych segmentów oznacza rozłączenie przekaźnika w  trybie bez odmierzania czasu. Załączenie przekaźnika wyświetlane jest jako załamanie tych linii w kierunku do siebie. Wejście do trybu ustawiania czasu następuje po założeniu zworki na piny 3 i 4 złącza konfiguracyjnego. Po chwili wyświetlona zostanie aktualna nastawa, a pomiędzy cyframi będzie świecić się kropka. Wciskając przycisk S1 zwiększamy wartość o jeden(dłuższe przytrzymanie przycisku powoduje szybkie zwiększanie). Aby zapisać ustawioną wartość wystarczy zdjąć zworkę, po chwili wyświetlacze wygasną i  zaświecą się dwie poziome kreski, co oznacza pomyślny zapis nastawy do pamięci nieulotnej EEPROM.



Cechy:

  • cztery tryby pracy: odliczanie czasu załączane poziomem, odliczanie po zaniku poziomu, praca jako przerzutnik T (zmiana stanu wyjścia na przeciwny), stan wyjścia jest równy stanowi wejścia
  • nastawa czasu z zakresu 1-99s z krokiem co 1s
  • stan pracy sygnalizowany na dwóch wyświetlaczach LED
  • wejście sterujące z optoizolacją
  • układ wyjściowy – przekaźnik styki NC/NO
  • zasilanie – 8-12Vdc




Zawartość zestawu zależy od wersji:
  • [A] płytka PCB i dokumentacja
  • [B] komplet elementów wymieniony w dokumentacji, płytka PCB (i zaprogramowany układ - jeśli występuje w projekcie)
  • [C] zmontowany i uruchomiony zestaw B
  • [UK] zaprogramowany układ
  • [A+] płytka PCB, zaprogramowany układ i dokumentacja
