AVT MOD02 STEROWNIK RGB

Cena netto: 42.28 zł

W tym KGO: 0.000 zł

Jednostka miary: szt

Waga: brak danych

VAT: 23%

Dodaj do koszyka

Cena:

52.00 zł

szt

Opis produktu

zestawy avt, zestawy do samodzielnego montażu, avt,

AVT MOD02 STEROWNIK RGB

wersja zmontowana

Moduł przeznaczony jest do sterowania różnokolorowych diod LED. Zastosowanie modułów LED (lub taśm) w kolorach RGB pozwala w łatwy sposób uzyskać barwy pośrednie. Regulacja jasności świecenia wykonywana jest z wykorzystaniem PWM. Do sterowania modułu LED (grupy trzech różnokolorowych diod Power LED) wykorzystany został mikrokontroler. Obsługa funkcji jest wygodna - gwarantuje to enkoder z wbudowanym przyciskiem.

Wybrane parametry:

3 kanały sterujące
elementy wykonawcze: tranzystory mocy MOSFET
maksymalny prąd obciążenia: 5A na kanał
zadawanie trybu pracy: przycisk + enkoder funkcja ręcznego nastawiania składowych RGB
sygnalizacja działania: diody LED
możliwość płynnej regulacji koloru świecenia modułu LED za pomocą potencjometru
zasilanie: 8...18 VDC
układ zmontowany i uruchomiony

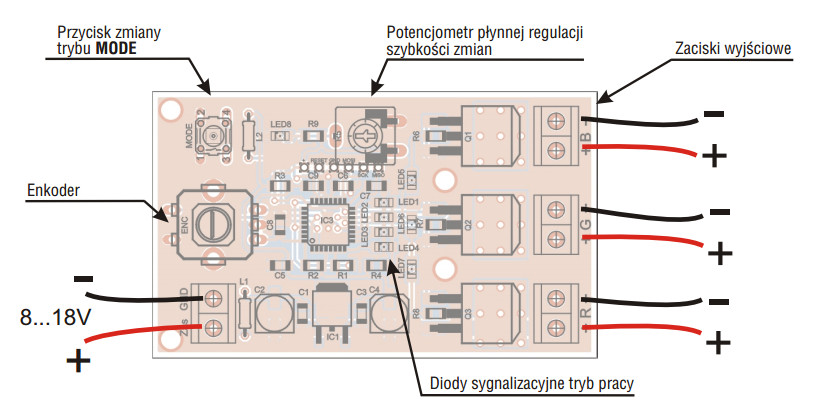

Przycisk MODE – krótkie przyciśnięcie powoduje zmianę programu, po dojściu do ostatniego następuje powrót do

pierwszego. Numer aktywnego programu sygnalizowany jest świeceniem jednej z diód LED1...LED4

Potencjometr – służy do regulacji szybkości zmian schematu barw danego programu. W położeniu minimalnym

schemat barw zostaje zatrzymany.

Enkoder (obrót) – pozwala manualne przesuwać schemat barw, gdy potencjometr znajduje się w pozycji minimum. W

programie czwartym służy do ustawienia poziomu każdej z barw podstawowych.

Enkoder (przycisk) – długie przyciśnięcie przycisku enkodera powoduje zapis ustawień. Przy aktywnym programie

czwartym krótkie przyciśnięcie powoduje przejście do następnej barwy podstawowej.

Wszystkie parametry regulacyjne, łącznie z aktywnym programem można zapisać do pamięci urządzenia. Należy przycisnąć i przytrzymać przycisk enkodera, do momentu mignięcia diod wskazujących numer programu. Dzięki

temu po ponownym załączeniu zasilania sterownik odtworzy ustawienia i powróci do zapamiętanego trybu pracy.

Schematy barw dla poszczególnych programów przedstawiają poniższe rysunki:
